Каталог продукции

Шинодержатели серии ШПР

Шинодержатели серии ШПР предназначены для крепления плоских шин на ребро опорных изоляторов наружной и внутренней установки.

Наименование	Исп.	Размер шинодержателя			Ширина шины (h шино- держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	Исп.	L, мм	B, мм	a, мм	Ширина шины (h шино- держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРА-1к-1 УЗ	1	110	76	-	60 (h=88) 80 (h=108) 100 (h =128) 120 (h =148)	10	1-3	1хМ10	ИО-6-3,75 I УЗ ИО-10-3,75 I УЗ	0.66
ШПРА-1к -2 УЗ	2			18				2хМ8	ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ	0.67
ШПРБ-1к-1 УЗ	1			-				1хМ24	ИОР-20-7,5 УХЛ2	0.69
ШПРБ-1к-2 УЗ	2			23				2хМ10	ИО-10-7,5 УЗ	0.69
ШПРД-1к-2 У3	2			25				2хМ12	ИО-10-20.00 У3	0.70

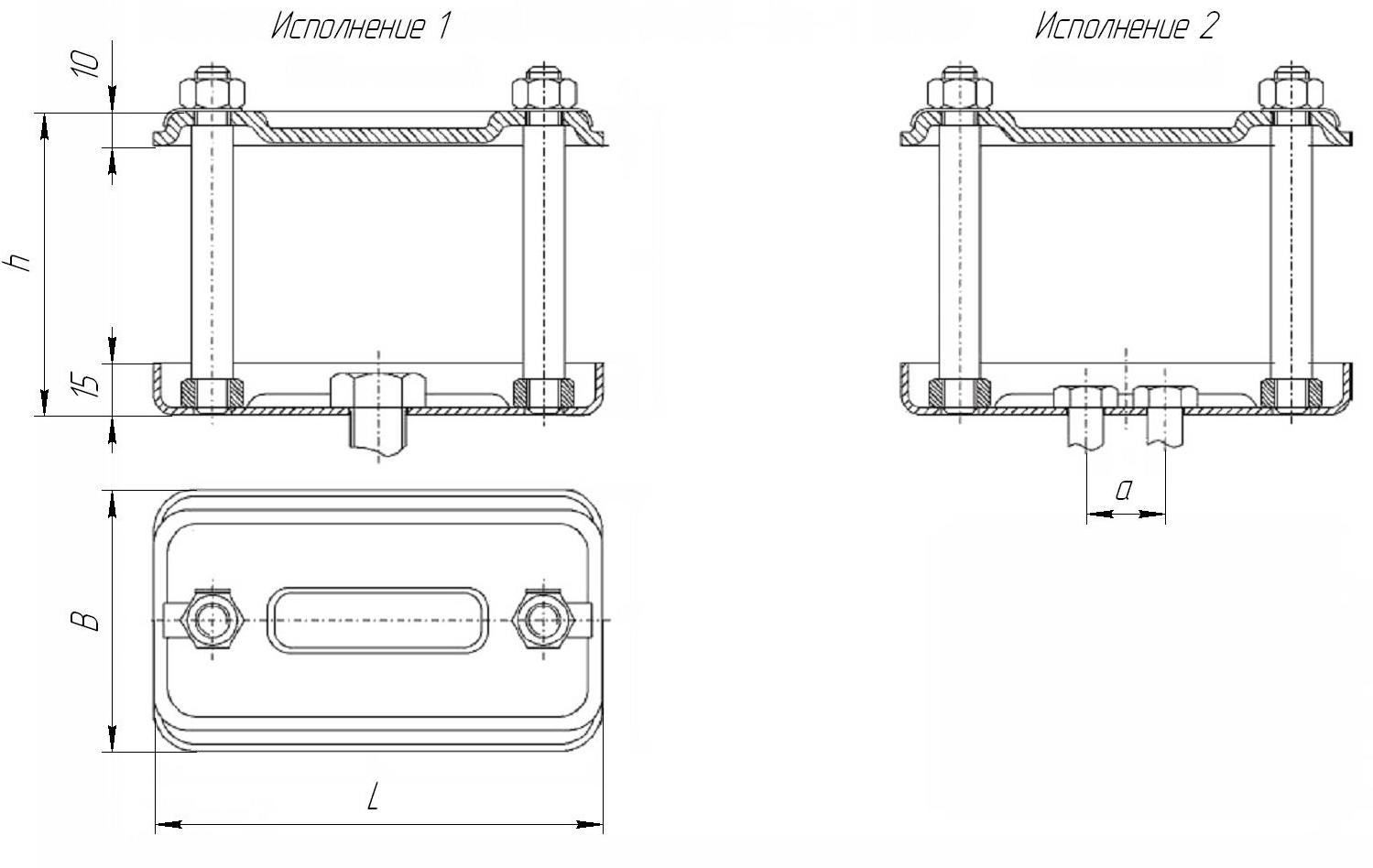

Рис. 11

Наименование	Исп.	Размер шинодержателя			Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	Исп.	L, мм	B, мм	a, мм	Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРА-1кв-1 УЗ	1	110	76	-	60 (h=98) 80 (h=118) 100 (h=138) 120 (h=158)	10	1-3	1хМ10	ИО-6-3,75 I УЗ ИО-10-3,75 I УЗ	0.69
ШПРА-1кв-2 УЗ	2			18				2хМ8	ИО-6-3,75 II УЗ О-10-3,75 II УЗ	0.70
ШПРБ-1кв-1 УЗ	1			-				1хМ24	ИОР-20-7,5 УХЛ2	0.72
ШПРД-1кв-2 У3	2			25			2	2хМ12	ИО-10-20.00 У3	0.73

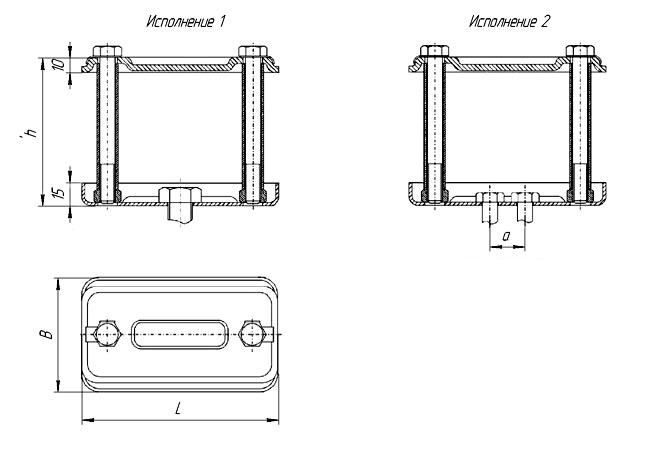

Рис. 12

Наименование	Исп.	Размер шинодержателя			Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	Исп.	L, мм	B, мм	a, мм	Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРШ-1с-1 У3	1	110	64	36	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 2, 3	2хМ6	ОШН-6-80 ОНШ-10-6 ИОС-10-500	0.92
ШПРЕ-1с-2 У3	2	110	64	28	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	2	4хМ12	ИО-20-30	0.92

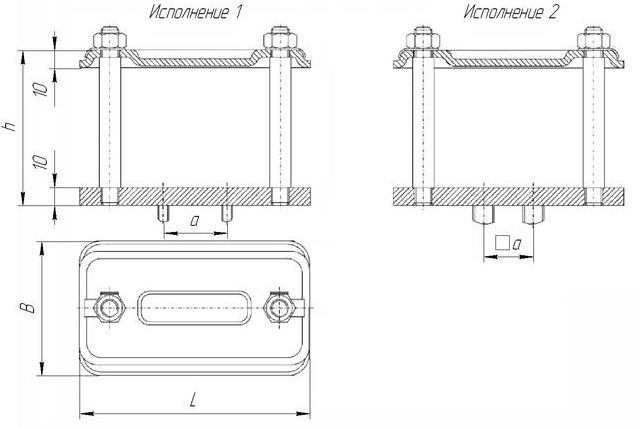

Рис. 13

Наименование	Исп.	Размер шинодержателя			Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	Исп.	L, мм	B, мм	a, мм	Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРШ-1кв-1 У3	1	110	64	36	60 (h=88) 80 (h=108) 100 (h=128) 120 (h=148)	10	1, 2, 3	2хМ6	ОШН-6-80 ОНШ-10-6 ИОС-10-500	0.92
ШПРЕ-1св-2 У3	2	110	64	28	60 (h=88) 80 (h=108) 100 (h=128) 120 (h=148)	10	2	4хМ12	ИО-20-30	0.92

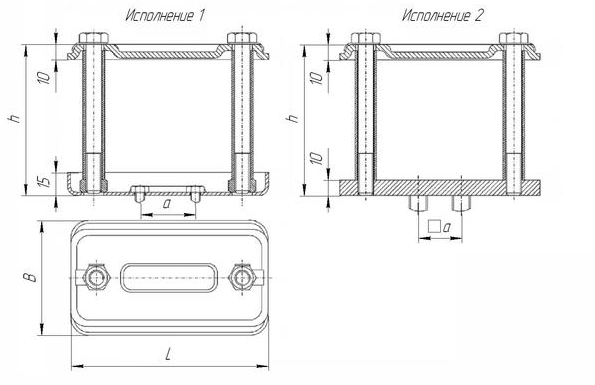

Рис. 14

Наименование	Исп.	Размер шинодержателя		Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	Исп.	L, мм	B, мм	Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРБ-1с-3 У3	1	110	64	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	2	1хМ24	ИОР-20-7,5	0.91
ШПРБ-1св-3 У3	2	110	64	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	2	1хМ24	ИОР-20-7,5	0.91

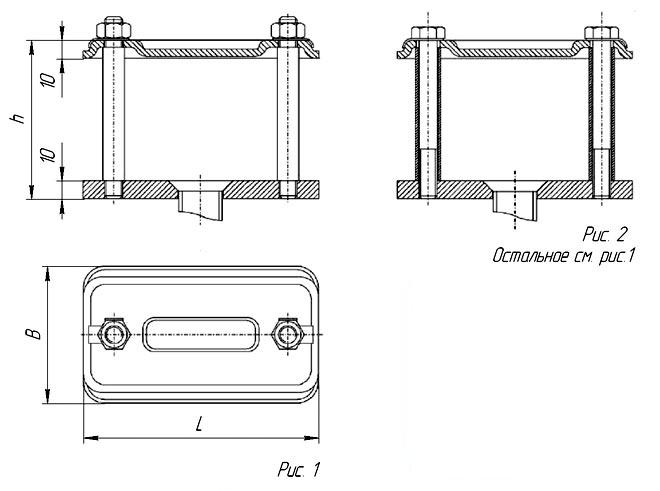

Рис. 15

Наименование	Исп.	Размер шино-держателя		Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	Исп.	L, мм	B, мм	Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРБ-2с-3 У3	1	110	64	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	1хМ24	ИОР-20-7,5	0.91
ШПРБ-2св-3 У3	2	110	64	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	1хМ24	ИОР-20-7,5	0.91

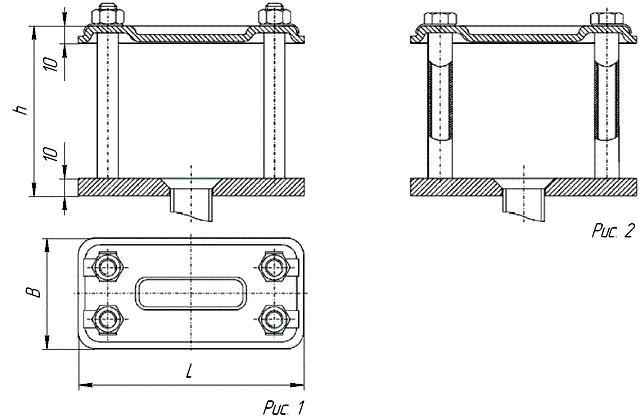

Рис. 16

Наименование	Исп.	Размер шинодержателя			Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	Исп.	L, мм	B, мм	a, мм	Ширина шины (h шинодержателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРД-2с-1 У3	1	110	64	25	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	2хМ12	ИО-10-20	1.31
ШПРЕ-2с-2 У3	2			28				4хМ12	ИО-20-30	1.31

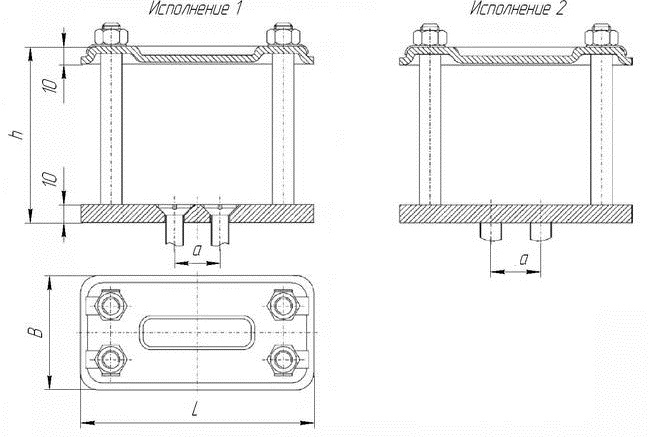

Рис. 17

Наименование	Размер шино-держателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	L, мм	B, мм	a, мм	Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРЕ-2св У3	110	64	28	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	4хМ12	ИО-20-30	1.31

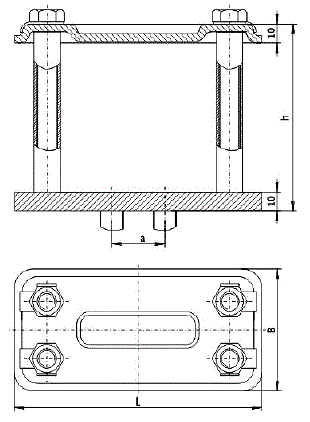

Рис. 18

Наименование	Размер шино-держателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	L, мм	B, мм	a, мм	Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРД-2кв У3	110	64	25	60 (h=88) 80 (h=108) 100 (h=128) 120 (h=148)	10	1, 3	2хМ12	ИО-10-20	000

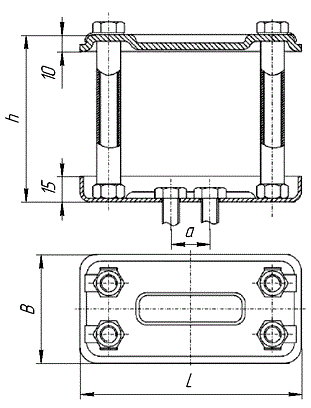

Рис. 19

Наименование	Размер шино-держателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	L, мм	B, мм	a, мм	Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРИ-1с У3	175	60	140	60 (h=90) 80 (h=110) 100 (h=130) 120 (h=150)	10	2	2хМ16	ОНШ-35-20	1.12

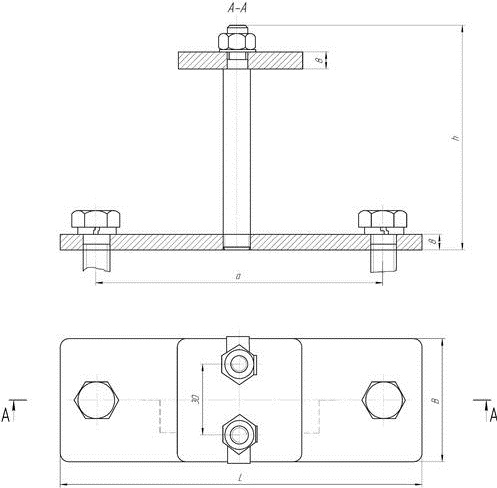

Рис. 20

Наименование	Размер шино-держателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
Наименование	L, мм	B, мм	a, мм	Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг
ШПРИ-2с У3	175	60	140	60 (h=87) 80 (h=107) 100 (h=127) 120 (h=147)	10	1,3	2хМ16	ОНШ-35-20 ОШН-20-190А ОСК-10-35	1.12

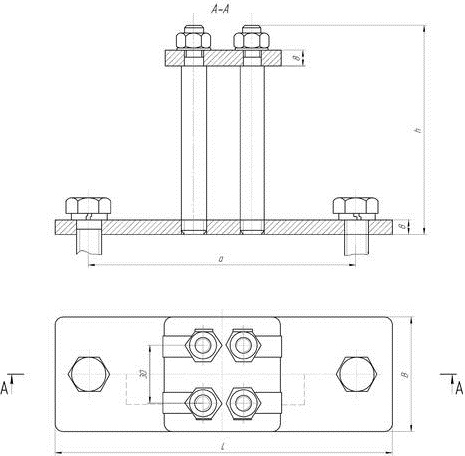

Рис. 21
